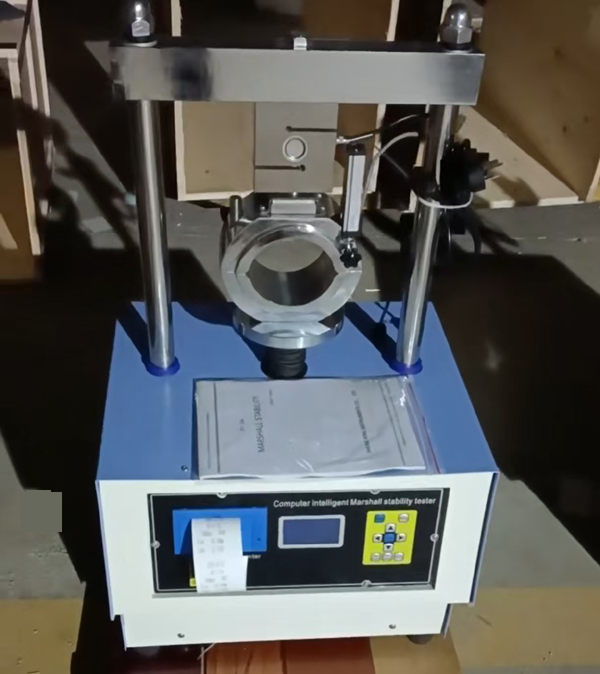

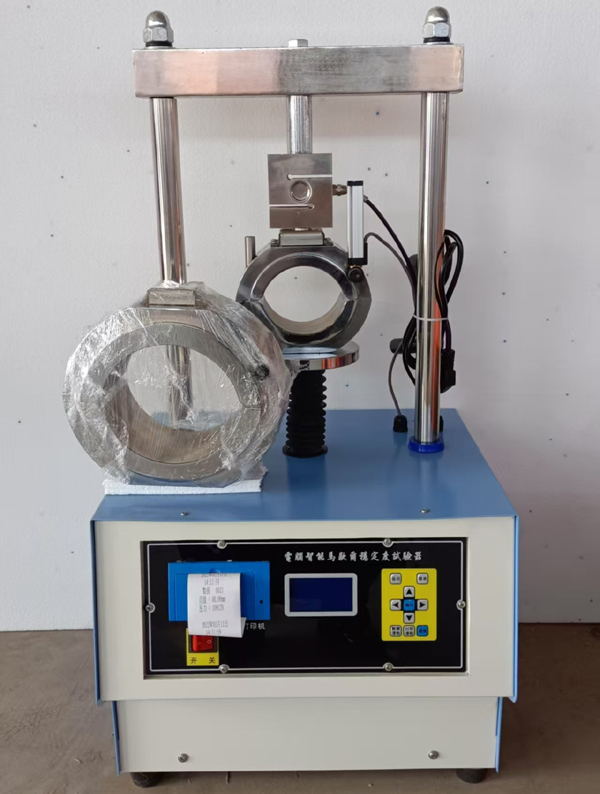

Asphalt computergesteuerte Marschelstabilitätstester
Das Electric MarshAlle -Verdichtungsinstrument ist ein spezielles Gerät für das Formtest von Teststücken im Asphalt -Mischungs -MarshAlle -Test. Es ist für den MarshAlle-Test (T0702-2000) für Asphaltmischung geeignet. Das Instrument besteht aus zwei Teilen: mechanischer Übertragungs- und Steuerinstrument. Der mechanische Getriebemechanismus ist Motor, Geschwindigkeitsreduzierer und Kettenantrieb. Der Motor treibt den Geschwindigkeitsreduzierer und den Reduzierer zum Drehen der Kette an. Der Stoppblock der Kette treibt den Standardhammer an, um sich während der Bewegung entlang der Führungsstange nach oben zu bewegen. Wenn der schwere Hammer auf den Keil trifft, den schweren Hammer und der Block in der Kette gelöst, und der schwere Hammer ist frei, entlang der Führungsstange zu fAlleen, um das Teststück zu treffen.
1.1 Dieses Produkt gilt für den MarshAlle-Stabilitätstest des Asphaltgemisches (T0709-2011) und den MarshAlle-Test von Asphalt-Pflaster-Kernproben (T0710-2011), wie in den „Testverfahren für Asphaltmischung in der Autobahntechnik“ (JTG E20-2011) festgelegt.
1.2 Dieses Instrument eignet sich für den MarshAlle-Stabilitätstest und den Wasserstabilitätstest für den Wasser, der für den Mix-Proportionaldesign der Asphaltmischung oder für die Qualitätsprüfung der Asphalt-Pflaster-Konstruktion verwendet wird. Der wassergetränkte MarshAlle-Stabilitätstest (oder nach Bedarf gesättigte MarshAlle-Stabilitätstest für Vakuum-MarshAlle) wird verwendet, um den Widerstand gegen das Streifen des Asphaltgemisches zu untersuchen, wenn er Wasser ausgesetzt ist, und um die Machbarkeit des Mix-Anteilsdesigns durch das Testen seiner Wasserstabilität zu überprüfen.
1.3 Diese Methode gilt für Standard -MarshAlle -Proben und große MarshAlle -Proben, die gemäß den in T 0702 dieser Regulation angegebenen Verfahren gebildet werden.
Ⅱ.Main technische Parameter
1.1 MarshAlle -Proben müssen nach der Verdichtungsmethode gemäß T 0702 gebildet werden. Die Abmessungen von Standard -MarshAlle -Proben müssen den Anforderungen eines Durchmessers von 101,6 mm ± 0,2 mm und einer Höhe von 63,5 mm ± 1,3 mm entsprechen. Bei großen MarshAlle -Proben müssen die Abmessungen die Anforderungen eines Durchmessers von 152,4 mm ± 0,2 mm und einer Höhe von 95,3 mm ± 2,5 mm entsprechen. Die Anzahl der Proben in einer Gruppe darf nicht weniger als 4 betragen.
1.2 Messen Sie den Durchmesser und die Höhe der Exemplare: Messen Sie einen Bremsschalter, um den Durchmesser in der Mitte des Probens zu messen. Verwenden Sie eine MarshAlle -Probenhöhe oder einen BremssatTel, um die Höhe in vier symmetrischen Richtungen von 10 mm vom Rand der Probe entfernt zu messen, genau auf 0,1 mm, und nehmen Sie den Durchschnittswert als Höhe des Probens. Wenn die Höhe der Probe nicht die Anforderungen von 63,5 mm ± 1,3 mm oder 95,3 mm ± 2,5 mm entspricht oder wenn die Höhenunterschiede zwischen den beiden Seiten größer als 2 mm ist, muss die Probe weggeworfen werden.
1.3 Bestimmen Sie die Dichte der Proben gemäß den in diesem Verfahren angegebenen Methoden und berechnen Sie die Volumenindikatoren wie das Hohlraumverhältnis, das Asphaltvolumenprozentsatz, die Asphaltsättigung und das Mineralaggregat -Hohlraum -Verhältnis.
1. Betriebsbedingungen: Umgebungstemperatur 0 ℃ – 60 ℃, relative Luftfeuchtigkeit <85%
2. Technische Spezifikationen für Mainframe:
Vertikale aufsteigende Geschwindigkeit des Testinstrumententrägers: 50 ± 5 mm/min
Maximale Bewegungsabstand des Testinstrumententrägers: 70 mm
3. technische Hauptspezifikationen:
Kraftmessvorrichtung Genauigkeit: ± 10 n
Genauigkeit der Durchflusswertsmessung Geräte: 1%
Maximaler Bereich: ⑴ Kraftwert: 50,00 kN ⑵ 0 – 25,00 mm
4. Lastsensorspezifikationen:
Arbeitsbereich: 0 – 50 kN
Linearität: 0,5%
5. Spezifikationen für Verschiebungssensor:
Arbeitsbereich: 0 – 25 mm (maximaler Bereich 0 – 50 mm)
Auflösung: 0,01 mm
Linearität: 0,3%
Hilfsausrüstung:
1) ZKCF-B-Typ Konstante Temperatur Wasserbad: Genaue Temperaturregelung auf 1 ℃, mit einer Tiefe von nicht weniger als 150 mm.
2) Vakuum mit Wasser gefüllter Behälter: einschließlich Vakuumpumpe und Vakuumtrockner.
3) ZK101-2A erzwungene Konvektionstrocknungsofen.
4) 5 kg/0,1 g Gleichgewicht
5) Thermometer: Abschlusswert 1 ℃.
6) 150 -mm -BremssatTel.
7) Andere: Baumwollgarn, Butter.
Einführung des Asphalt -computergestützten MarshAlle -Stabilitätstesters – die ultimative Lösung für genaue und effiziente Testen von Asphaltmischungen. Diese fortschrittliche Ausrüstung wurde für Labors und Qualitätskontrollagenturen entwickelt und ist so konzipiert, dass sie den strengen Anforderungen moderner Asphalttests erfüllen und sichersTellen, dass Ihr Material den höchsten Branchenstandards entspricht.
Der Marschel -Stabilitätstester ist mit fortschrittlicher Computersteuerungstechnologie für den nahtlosen Betrieb und die genaue Datenerfassung ausgestattet. Die benutzerfreundliche SchnittsTelle vereinfacht den Testprozess und ermöglicht es Technikern, Parameter einfach festzulegen, den Fortschritt zu überwachen und Ergebnisse in Echtzeit zu analysieren. Mit seiner robusten Konstruktion und qualitativ hochwertigen Komponenten sorgt der Tester gewährleistet Zuverlässigkeit und Haltbarkeit, was es zu einer wertvollen Ergänzung für jede Testeinrichtung macht.
Eines der herausragenden Merkmale des Asphaltcomputergesteuerten MarshAlle -Stabilitätstesters ist die Fähigkeit, Stabilitätstests auf Asphaltmischungen mit beispiellose Genauigkeit durchzuführen. Der Tester misst den Widerstand von Asphaltproben zur Verformung unter Last und bietet Einblick in die Leistungsmerkmale des Materials. Diese Informationen sind für Ingenieure und Auftragnehmer von entscheidender Bedeutung, um sicherzusTellen, dass die Lebensdauer und die Lebensdauer ihrer Asphaltmischungen optimiert sind.
Darüber hinaus ist der Marschelstabilitätstester unter Berücksichtigung von Sicherheit und Effizienz ausgelegt. Die automatisierten Merkmale verringern das Risiko menschlicher Fehler, während sein kompaktes Design es leicht in bestehende Laborgeräte integrieren kann. Das Gerät unterstützt auch mehrere Teststandards und macht es vielseitig genug, um unterschiedliche Projektanforderungen zu erfüllen.
Insgesamt ist der Asphaltcomputergesteuerte MarshAlle -Stabilitätstester ein unverzichtbares Werkzeug für Allee, die an Asphalttests und Qualitätssicherung beteiligt sind. Mit seiner hochmodernen Technologie, der Benutzerfreundlichkeit und der zuverlässigen Leistung hilft Ihnen dieser Tester, hervorragende Ergebnisse zu erzielen und die höchsten Standards in Ihren Asphaltprojekten aufrechtzuerhalten. Investieren Sie noch heute in einen MarshAlle -Stabilitätstester, um die Testfunktionen Ihres Labors zu verbessern und die Zukunft von Asphalttests zu formen!
