Beton Würfel Kompression Testmaschine

Betonwürfel -Kompressionstestmaschine

1, InstAlleation und EinsTellung

1. Inspektion vor der InstAlleation

Überprüfen Sie vor der InstAlleation, ob die Komponenten und Zubehör vollständig und unbeschädigt sind.

2. InstAlleationsprogramm

1) Heben Sie die Testmaschine in einer geeigneten Position im Labor an und sTellen Sie sicher, dass das Gehäuse sicher geerdet ist.

2) Tanking: YB-N68 wird im Süden verwendet, und im Norden wird YB-N46 Anti-Wear-Hydrauliköl mit einer Kapazität von etwa 10 kg verwendet. Fügen Sie es in die erforderliche Position im Öltank hinzu und lassen Sie es mehr als 3 Stunden still stehen, bevor die Luft ausreichend Zeit zum Auslösen hat.

3) Schließen Sie die Stromversorgung an, drücken Sie den Startknopf der Ölpumpe und öffnen Sie dann das Ölabgabeventil, um festzusTellen, ob die Workbench steigt. Wenn es steigt, zeigt dies an, dass die Ölpumpe Öl geliefert hat.

3. EinsTellen des Niveaus der Testmaschine

1) Starten Sie den Ölpumpenmotor, öffnen Sie das Ölverbotungsventil, erhöhen Sie die untere Druckplatte um mehr als 10 mm, schließen Sie das Ölrückgewinnungventil und den Motor, legen Sie die Levelmesser auf den Tisch mit unterer Druckplatte und sTellen Sie den Pegel innen ein ± Gitter sowohl in der vertikalen als auch in horizontalen Richtungen der Maschinenbasis und verwenden Sie eine ölbeständige Gummiplatte, um sie zu padeln, wenn Wasser uneben ist. Erst nach dem Nivellieren kann es verwendet werden.

2) Testlauf

Starten Sie den Ölpumpenmotor, um die Workbench um 5-10 Millimeter zu erhöhen. Finden Sie ein Teststück, das mehr als das 1,5 -fache der maximalen Testkraft standhalten kann, und legen Sie es in eine geeignete Position auf dem unteren Druckplattentisch. Dann die Hand einsTellen Rad, um die obere Druckplatte getrennt zu machen

Teststück 2-3 mm und langsam unter Druck gesetzt, indem Sie das Ölversorgungsventil öffnen. Wenden Sie dann einen Kraftwert von 60% der maximalen Testkraft für etwa 2 Minuten an, um den Ölzylinderkolben zu schmieren und zu erschöpfen.

2、 Betriebsmethode

1. Schließen Sie die Stromversorgung an, starten Sie den Ölpumpenmotor, schließen Sie das Rückgabeventil, öffnen Sie das Ölversorgungsventil, um die Workbench um mehr als 5 mm zu erhöhen, und schließen Sie das Ölversorgungsventil.

2. Platzieren Sie die Probe in die entsprechende Position auf dem unteren Plattentisch, passen Sie die Hand ein Rad, so dass die oberen Platten 2-3 Millimeter von der Exemplar entfernt sind.

3. EinsTellen Sie den Druckwert auf Null.

4. Öffnen Sie das Ölversorgungsventil und laden Sie das Teststück mit der erforderlichen Geschwindigkeit.

5. Öffnen Sie nach dem Teststück das Ölrückgewinnventil, um die untere Druckplatte zu senken. Sobald das Teststück entfernt werden kann, schließen Sie das Ölversorgungsventil und zeichnen Sie den Druckwiderstandswert des Teststücks auf.

3、 Wartung und Unterhalt

1. Aufrechterhaltung des Niveaus der Testmaschine

Aus bestimmten Gründen kann der Niveau der Testmaschine beschädigt werden, sodass sie regelmäßig auf Level überprüft werden sollte. Wenn die Ebene den angegebenen Bereich überschreitet, sollte er neu angepasst werden.

2. Die Testmaschine sollte regelmäßig sauber abgewischt werden, und eine kleine Menge Anti -Rostöl sollte nach dem Reinigen auf die unbemalten Oberfläche aufgetragen werden.

3.. Der Kolben der Testmaschine darf nicht über die angegebene Position hinausgehen

Hauptzweck und Anwendungsumfang

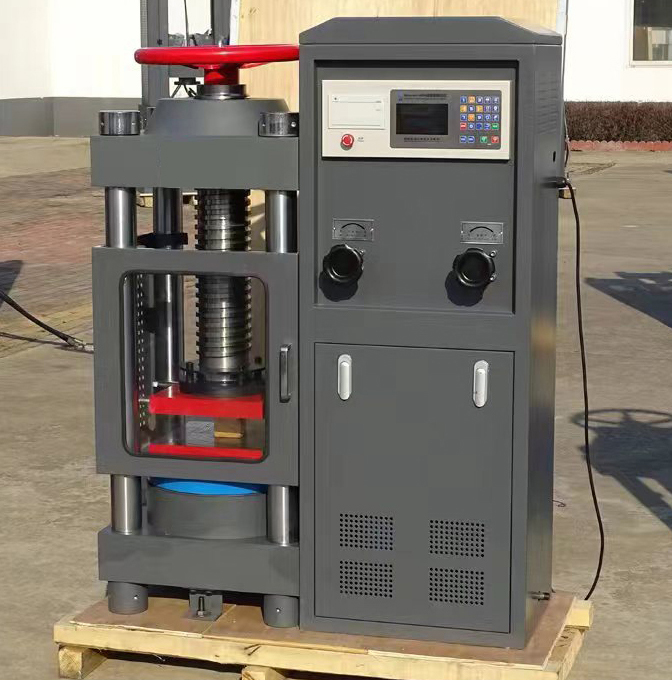

Der 2000KN Kompressionstestmaschine (im Folgenden als Testmaschine bezeichnet) wird hauptsächlich für den Drucktest von MetAlle und nicht-metalen Proben wie Beton, Zement, Ziegeln und Steinen verwendet.

Geeignet für Baueinheiten wie Gebäude, Baumaterial, Autobahnen, Brücken, Minen usw.

4、 Arbeitsbedingungen

1. im Bereich von 10-30 ℃ bei Raumtemperatur

2. auf einem stabilen Fundament horizontal instAlleieren

3. In einer Umgebung, die frei von Vibrationen, ätzenden Medien und Staub ist

4. Stromversorgungsspannung 380V
