Produktbeschreibung
Hochwertiger Boden CBR -Testmaschine
Es ist für Allee Arten von Böden und Gemischen (Boden mit einem Korndurchmesser von weniger als 40 mm) geeignet, um in der angegebenen Testzylinderform verdichtet zu werden, um den Lagerverhältnisstest durchzuführen, um die Lagerkapazität der entworfenen Pflasterung, der Fahrbahnbasis, der Unterbasis und der Wasserschicht zu bestimmen. Es ist eines der notwendigen Instrumente für geotechnische Tests. Das Instrument besteht aus dem Hauptmotor, dem Kraftring, dem Penetrationsstab usw. (die Ladungsplatte, die poröse durchlässige Platte, die Zifferblattanzeige usw. gehören zum 9-teiligen Satz von CBR-Zubehör). Das Instrument hat die Eigenschaften kleiner Größe, kleiner Leistung und bequemer Betrieb.

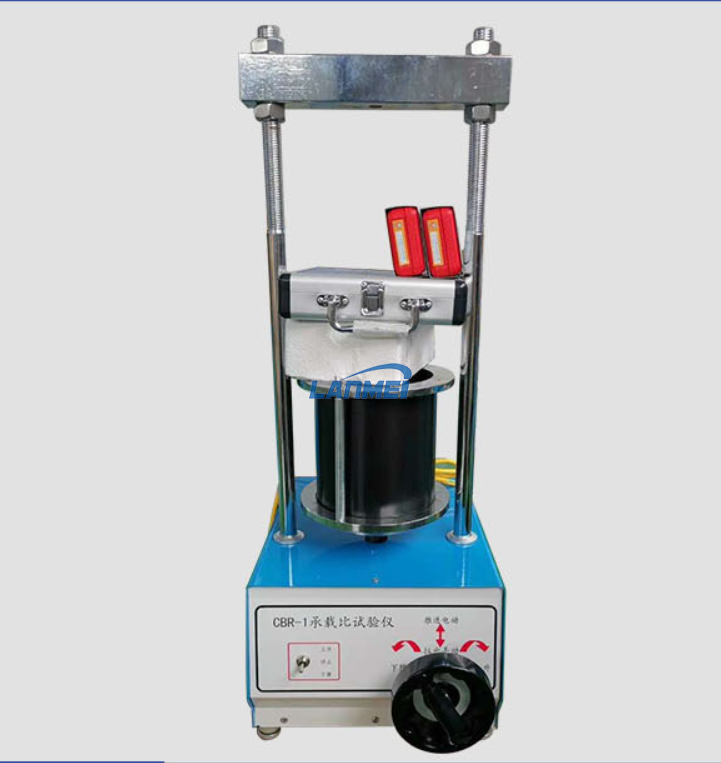

Modell CBR-I-Lagerverhältnisstester:
Geschwindigkeit: 1 mm/min, maximaler Druck 3 T.
Penetrationsstange: Endflächedurchmesser φ50 mm.
Zifferblattanzeige: 0-10 mm 2 Teile.
Multiwell -Teller: Zwei Stücke.
LadeTeller: 4 Teile (Außendurchmesser φ150 mm, Innendurchmesser φ52 mm, jeweils 1,25 kg).
Testrohr: Innendurchmesser φ152 mm, Höhe 170 mm; Pad φ151mm, Höhe 50 mm mit demselben Hochleistungs-Kompaktor-Testrohr.
Kraftmessring: 1 Set. Stromversorgungsspannung: 380 V.
Nettogewicht: 73 kg Bruttogewicht 86 kg
Abmessungen: 57x43x100cm
Foto:

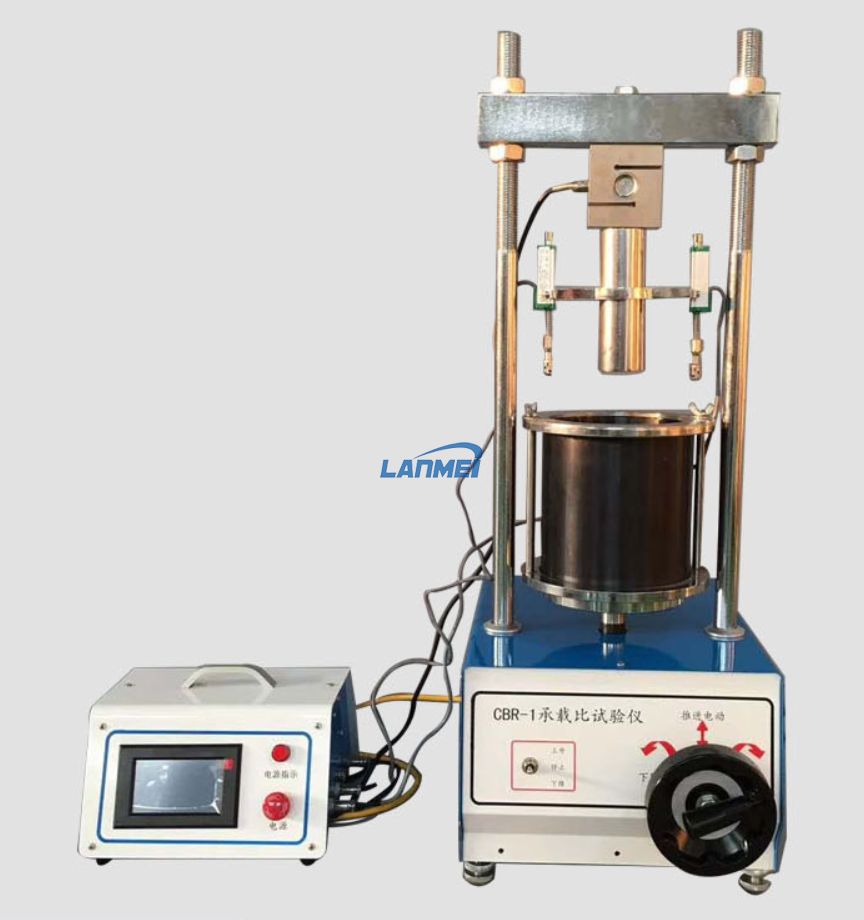

Modell CBR-IIIa Digital DisSpielen Bearing Ratio Tester:
Geschwindigkeit: 1mm/min,
Testkraftwert: Maximaler Druck 50 Kn, Kraftwertgenauigkeit: 0,001 Kn.
Verschiebungssensor: 0-25 mm Abschlusswert: 0,01 mm, Linearität: 0,3%
Penetrationsstange: Endflächedurchmesser φ50 mm.
Zifferblattanzeige: 0-10 mm 2 Teile.
Multiwell -Teller: Zwei Stücke.
LadeTeller: 4 Teile (Außendurchmesser φ150 mm, Innendurchmesser φ52 mm, jeweils 1,25 kg).
Testrohr: Innendurchmesser φ152 mm, Höhe 170 mm; Pad φ151mm, Höhe 50 mm mit demselben Hochleistungs-Kompaktor-Testrohr.
Kraftmessring: 1 Set. Stromversorgungsspannung: 380 V.
Nettogewicht: 85 kg
Abmessungen: 57x43x100cm
Foto:

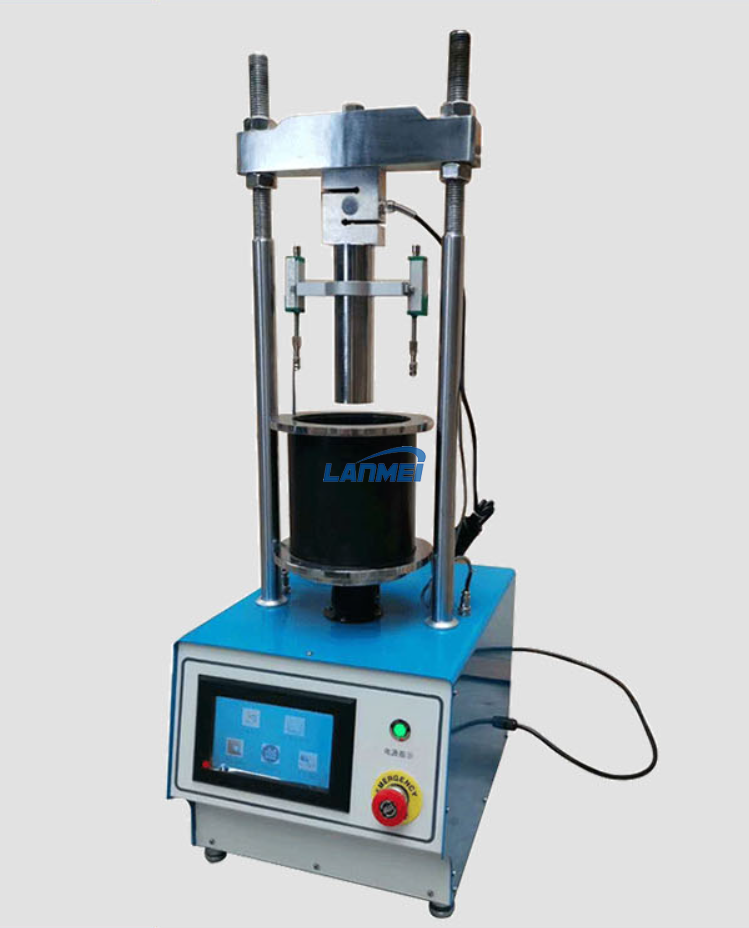

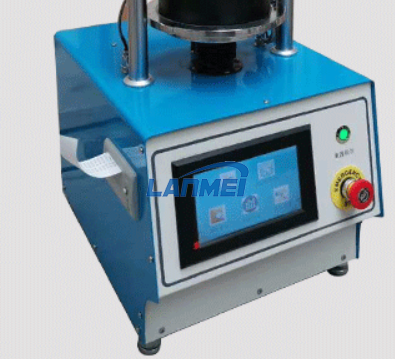

Modell CBR-III Digital DisSpielen-Lagerverhältnis Tester:
LCD -Touchscreen, es kann Daten drucken.
Geschwindigkeit: 1 mm/min oder 1,27 mm/min kann selbst eingesTellt werden.
Testkraftwert: Maximaler Druck 50 Kn, Kraftwertgenauigkeit: 0,001 Kn.
Verschiebungssensor: 0-25 mm Abschlusswert: 0,01 mm, Linearität: 0,3%
Penetrationsstange: Endflächedurchmesser φ50 mm.
Zifferblattanzeige: 0-10 mm 2 Teile.
Multiwell -Teller: Zwei Stücke.
LadeTeller: 4 Teile (Außendurchmesser φ150 mm, Innendurchmesser φ52 mm, jeweils 1,25 kg).
Testrohr: Innendurchmesser φ152 mm, Höhe 170 mm; Pad φ151mm, Höhe 50 mm mit demselben Hochleistungs-Kompaktor-Testrohr.
Kraftmessring: 1 Set. Stromversorgungsspannung: 220 V.
Nettogewicht: 86,8 kg
Abmessungen: 57x46x102cm
Foto:
Im Labor werden Bodenproben mit spezifischem Feuchtigkeitsgehalt in Formen verdichtet. Die Probenvorbereitung vor dem Testen kann das Einweichen und die Zugabe von Zuschlaggewichten zu den geformten Proben umfassen. Der Penetrationstest wird in einem Lastrahmen durchgeführt, der mit einem Penetrationskolben und anderen CBR -Testkomponenten ausgestattet ist.
CBR-Feldtests messen die Stärke von Böden und Basismaterialien der Basis und liefern Fahrzeuge wertvolle Informationen, während sie ASTM D1883- und AASHTO T 193-Standards beibehalten. Feldtests werden durchgeführt, indem ein Penetrationskolben in den Boden mit einer Zahnradbuchse an der TestsTelle gezwungen wird und die Tiefe der Penetration mit der Last verglichen wird. In der Regel wird die Buchse gegen ein schweres Gerät für eine Reaktionslast wie einen beladenen Kipper -Lkw verspätet.
Das FM 5-515-Labortest von Florida Limerock Bearing Ratio (LBR) wurde entwickelt, um Limerock und andere Böden zu bewerten, die für die in Florida typischen Basis-, Subgrad- und Böschungsmaterialien verwendet wurden. Diese Testmethode teilt einen Großteil der gleichen Geräte und Verfahren mit dem Labor -CBR -Test.
Gilson bietet eine komplette Linie an Labor- und Feldausrüstung für das kalifornische Lagerverhältnis (CBR) und Laborausrüstung für den Limerock -Beschlag -Ratio -Test (LBR).
Die CBR -Laborgeräte umfassen anpassbare Lastrahmen, die mit Komponenten ausgestattet sind, um CBR- oder LBR -Tests durchzuführen. Rahmen können auch mit einer Vielzahl von Komponenten für andere Bodentestanwendungen ausgestattet werden. Darüber hinaus umfasst unsere Auswahl an CBR-Labortestprodukten Formen, Abstandsscheiben, Schwellplatten, Zuschlaggewichte und anderes Zubehör für die Proben des Labors.
CBR-Feldgeräte bestehen aus CBR-Feldbuchsen, Lastringen, Zuschlagplatten und Penetrationskolben, um Penetrationsdaten aus In-situ-Feldtests bereitzusTellen.
LBR -Geräte ähneln den CBR -Labortestgeräten, verwendet jedoch einzigartige Verdichtungsformen und Abstandsscheiben.
