Standard Automatische Kompressionsprüfgeräte für Würfel und Zylinder

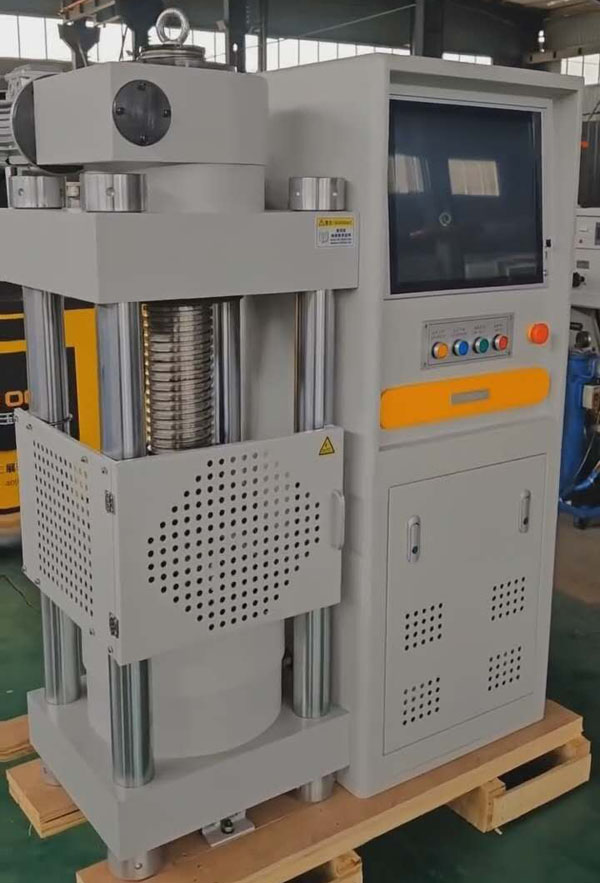

Standard automatische Kompressionstester für Betonwürfel und Zylinder

Diese Testmaschine wird verwendet, um die Druckfestigkeit von Baumaterialien wie Ziegeln, Steinen und Beton zu bestimmen.
Diese Maschine übernimmt einen hydraulischen Stromquellenantrieb, elektrohydraulische Servo-Steuerungstechnologie, die Erfassungsverarbeitung und -verarbeitung von Computerdaten und berechnet die Druckfestigkeit, um einen Bericht zu ersTellen. Es besteht aus einem Testwirt, einer Ölquelle (hydraulische Stromquelle), einem Mess- und Steuerungssystem und einem Testinstrument
Es besteht aus vier Teilen, wobei die dynamische Anzeige von Last-, Zeit- und Testkurve, zeitnaher Kontrollfunktion und maximaler Testkraftwartungsfunktion aufweist. Es ist ein notwendiger Test- und Testausrüstung für Bau, Baumaterial, Autobahnen und Brücken und andere technische Einheiten.
Die Testmaschine und das Zubehör entsprechen: GB/T2611. GB/T17671、 GB/T16826. GB/T50081 Standard.

Elektrisch den Kompressionsraum einsTellen.

Technische Daten：

1.Voltage: three-pase,380V /50HZ

2.Maximum Test Force: 2000kn;

3. Testmaschinenstufe: Stufe 1;

4.Compressed space: 320mm

5.PISISION -Durchmesser& Reisen von Kolben: ￠250 mm*8 0mm;

6. Supper -Plattengröße: φ240mm;

7.LOWER PLATTER -Größe: 250 × 350mm;

8.Dimensionen: 960 × 680 × 1370 mm;

9Machine Power: 1.5KW (Ölpumpenmotor 1.1kw);

10Machine Gewicht: ungefähr 840kg;

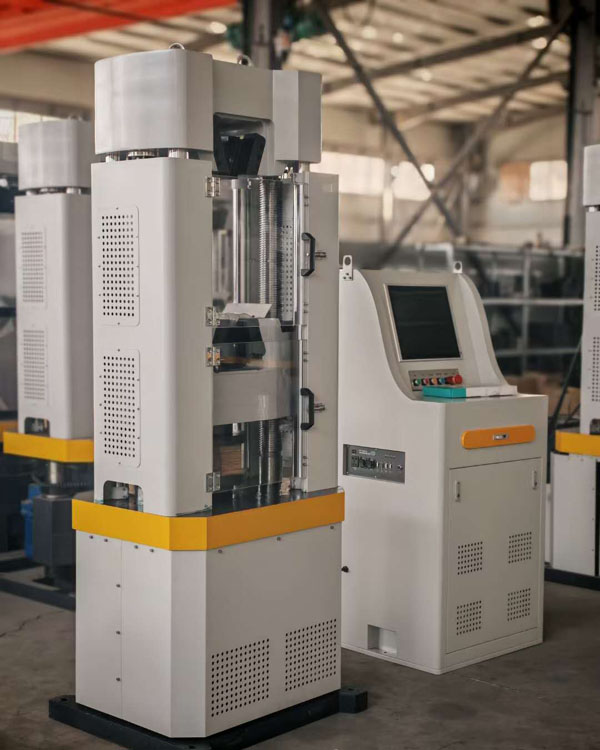

universelle Materialtestmaschine：

Die automatischen Controller sind so programmiert, dass sie die Spezifikationsanforderungen des ausgewählten Tests für den Probenkontakt, die Vorladung, die Lastrate, die Brucherkennung, die Datenerfassung und die Rückgabe des Kolbens in die Heimposition befolgen. Variationen der Lastraten und Anwendungen werden beseitigt, wodurch genaue, wiederholbare und dokumentierte Ergebnisse gewährleistet werden, die strikt den ASTM- und AASHTO -Testmethoden entsprechen. Automatisierte Tests und Dokumentation der Ergebnisse führen auch zu höheren Produktivitätsraten mit weniger Fehlern.

Betonkompressionsrahmen sind so ausgelegt, dass sie die täglichen Anforderungen des Testens von Betonzylindern, Balken, Blöcken und Würfeln behandeln. Die Kompressionsmaschinen von Humboldt umfassen einen Testbereich von 30.000 bis 500.000 Pfund. (1112 bis 2.224 Kn). Allee Kompressionsrahmen sind in den USA auf Spezifikationen eingebaut, die die aktuellen Branchenstandards überschreiten. Diese Kompressionsmaschinen sind für ihre Vielseitigkeit, starre Konstruktion, Zuverlässigkeit und kompaktes Design bekannt. Allee Humboldt-Lastrahmen werden mit strukturellen Stahlseitenelementen und Massivstahlkreuzköpfen hergesTellt, die ein einzigartiges Wickel-Around-Kastenkonstruktionsdesign aufweisen. Jede Ecke ist sowohl an den Köpfen der Innen- als auch in der Außenkreuz-Kopfnähte vollständig geschweißt, wodurch die robuste Stabilität für genaue und wiederholbare Testergebnisse Jahr für Jahr erforderlich ist.

Gebaut bis zuletzt und im Vergleich zu den vielen leichteren Maschinen von Wettbewerbern; Sie werden festsTellen, dass die Kreuzköpfe dieser Maschinen dicker sind als die ihrer Konkurrenz. Unsere Kompressionsmaschinen haben einen Kolben mit größerem Durchmesser mit einem längeren Schlag und einem Staubschild. Sie liefern einen dickeren, niedrigeren Plattentisch, der über die HRC 55-Standards sowie über Stahl-, Fragment-Schutz-Türen überschritten ist.

Weitere Merkmale sind ein Rahmendesign, das die hydraulische Zylinderbaugruppe auf dem oberen Kreuzkopf positioniert, das die Lastkraft in eine nach unten gerichtete Richtung aufbringt und den Aufbau von Fremdmaterial um den Zylinderbereich für eine längere Dichtungsdauer beseitigt. Ein schnelles Plattensystem ermöglicht das schnelle und einfache Umschalten von Testplatten.

Humboldt sTellt mehrere hervorragende Controller für die Verwendung mit unseren Betonkompressionsmaschinen her, mit denen Sie den Controller auswählen können, der am besten zu Ihrer Anwendung passt.

Automatische Controller
Zu den Controllern von Humboldt gehören der HCM-5080, ein automatischer Controller und der HCM-5070, eine Konsolenversion des HCM-5080. Die HCM-5080 und HCM-5070 verwenden eine integrale Hydraulikpumpe, die automatisch vom Controller gesteuert wird.

Die HCM-5080- und HCM-5070-Komprimierungsmaschinen-Controller von Humboldt enthalten diese Standardtests in ihr Design: ASTM C39, C78, ​​C293, C469, C496, C1019, C109/C109M und EN 12390-3. Wählen Sie einfach den Test aus, den Sie ausführen möchten, während Sie Ihren Test konfigurieren, und der Controller führt Sie durch das Setup, von dem Sie mit Ihrem Test fortfahren können.

Manuelle Controller
Humboldt bietet auch den HCM-5090 an, einen digitalen Indikator für die Verwendung mit manuell betriebenen Maschinen. Dieser Controller verfügt über viele Funktionen unserer automatischen Controller, außer dass er für die Verwendung mit einer manuell betriebenen Pumpe ausgelegt ist. Der HCM-5090 enthält dieselben Standard-Test-Setups wie die automatischen Controller. Wählen Sie einfach den Test aus, den Sie ausführen möchten, während Sie Ihren Test konfigurieren, und der Controller führt Sie durch das Setup, von dem Sie mit Ihrem Test fortfahren können.

Für den budgetorientierten Betrieb bieten wir auch den i7-Indikator an, der ein benutzerfreundlicher digitaler Lastindikator ist, der gleichzeitig sowohl Live-Last als auch Lastwerte während eines Tests zeigt.
